    4. BAH 系列防爆接線盒 (ⅡB,DIP)

      BAH 系列防爆接線盒 (ⅡB,DIP)

      BAH 系列防爆接線盒 (ⅡB,DIP)

      防爆標志: ExdⅡBT6 Gb / DIP A20 TA,T6
      防護等級: IP54
      pdf文件下載:點擊下載

      適用范圍? Appliction



      > 廣泛用于石油開采、煉油、化工、軍工等危險環境場所做照明、電力及控制線路的連接。
      > 適用于爆炸性氣體環境 1 區、2 區場所。
      > 適用于可燃性粉塵環境 20 區、21 區、22 區場所。
      > 適用于ⅡA、ⅡB類爆炸性氣體環境。
      > 適用于 T1-T6 組溫度組別。

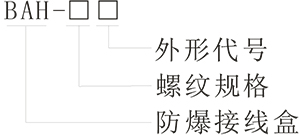

      型號含義? Model implication





      技術參數? Technical parameters



      主要技術參數 Main technical parameters
      防爆標志 Ex d ⅡB T6 Gb 額定電壓 AC380V/220V
      防護等級 IP54 額定電流 20A
      接線端子數 4 進出線口螺紋 G1/2、G3/4、G1、G1 1/4、G1 1/2、G2
      執行標準 GB3836.1、GB3836.2

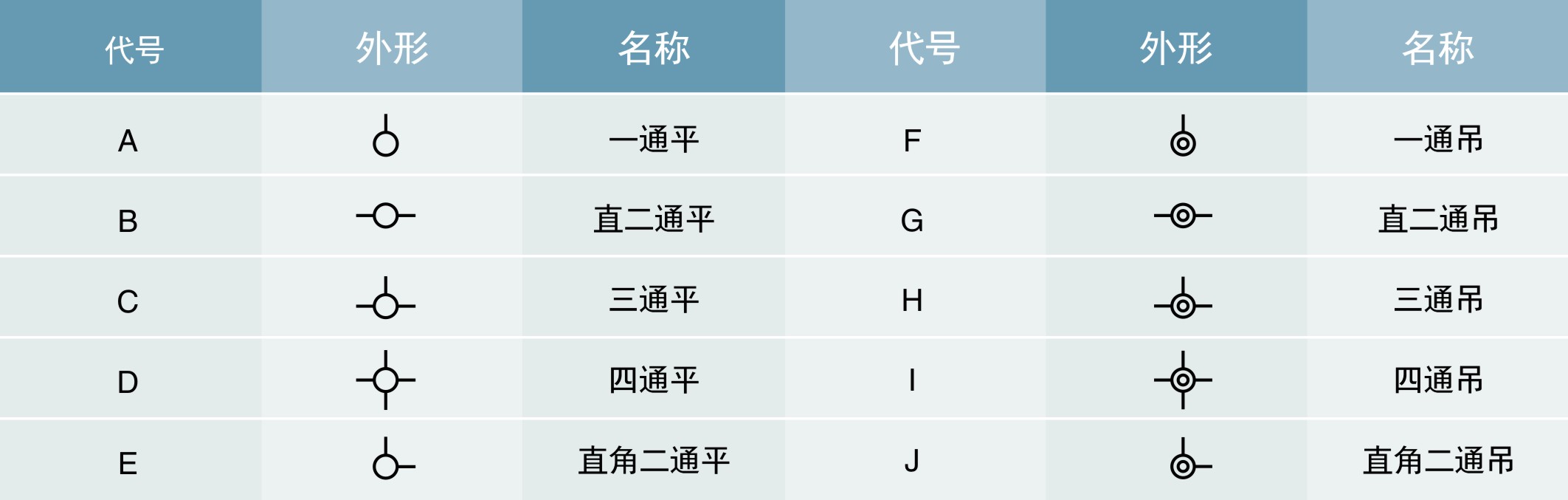

      外形代號 Outline code

      標注舉例:
      > BAH-G1/2″B 含義:BAH 防爆接線盒,管螺紋 G1/2″直二通平蓋。
      > BAH-G3/4″J 含義:BAH 防爆接線盒,管螺紋 G3/4″直角二通吊蓋。
      注:
      > “○”表示平蓋,“◎”表示吊蓋;
      > 通頭一般為管螺紋,如有特殊要求可訂制;
      > 吊蓋通頭:G1/2″規格產品吊蓋通頭為 G1/2″,其他規格產品吊蓋通頭為 G3/4″,特殊要求請注明;

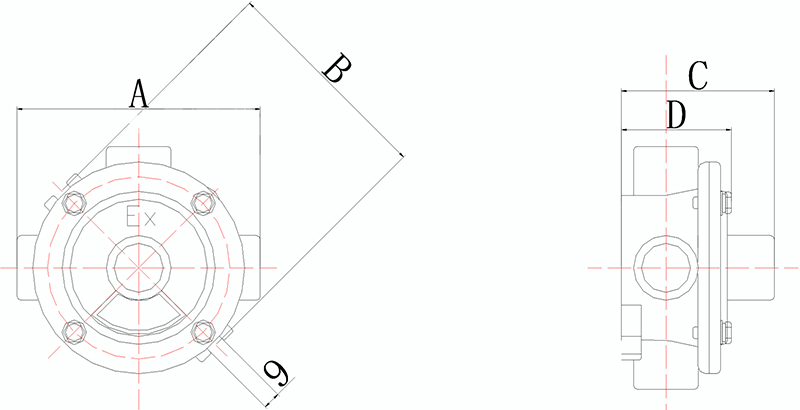

      安裝尺寸? Outline and mounting example





      電纜外徑 管螺紋 A B C D
      8~10 G1/2 124 97 78 56
      10~14 G3/4 124 97 78 56
      12~17 G1 124 97 78 56
      15~23 G1 1/4 134 103 -- 76
      17~26 G1 1/2 -- -- -- --
      25~35 G2 -- -- -- --



      訂貨須知??Information for ordering



      > 按照產品型號規格逐條選擇并注明防爆標志,螺紋規格,外形代號等參數要求,例如:需要ⅡB 隔爆型鑄鋁 G1″B 型接線盒,則產品型號為 BAH-G1″B ExdⅡBT6 Gb。
      > 常規供貨為鋁合金材質,要求鑄鋼材質請注明。
      > 吊蓋通頭:G1/2″規格產品吊蓋通頭為 G1/2″,其它規格產品吊蓋通頭為 G3/4″,特殊要求請注明。
